8mm stepper motor planetary gearbox gamay nga gidak-on nga adunay MIM nga teknolohiya nga Gipili nga Imahe

8mm stepper motor planetary gearbox gamay nga gidak-on nga adunay teknolohiya sa MIM

Mubo nga paghulagway:

Model No.:SM08PG

Type sa motor:	8mm stepper motor
Anggulo sa lakang:	18 degrees/20
Numero sa mga hugna	2 ka hugna (Bipolar)
Gi-rate nga boltahe	5V DC
Pagbatok sa coil	14Ω/phase
Uri sa gearbox	Planetary gearbox
Gear ratio	20:1

Ipadala ang email kanamo

Detalye sa Produkto

Mga Tag sa Produkto

Deskripsyon

Kini nga motor mao ang 8mm diameter nga stepper motor nga adunay planetary gearbox sa ibabaw.
Adunay duha ka lebel sa gearbox, gear ratio sa unang lebel mao ang 4: 1, ug ang gear ratio sa ikaduhang lebel mao ang 5: 1, busa ang kinatibuk-ang ratio mao ang 4 * 5 = 20: 1
Adunay usa ka flange sa tunga alang sa asembliya.Kung gihunahuna sa mga kostumer nga nagkinahanglag daghang wanang, mahimo naton kini tangtangon alang sa mass production sa umaabot, ug dili kini makaapekto sa mga parameter sa motor.

Kini nga motor walay output shaft, kini adunay buta nga lungag sa baylo.
Ang mga kustomer mahimong magdesinyo ug usa ka output shaft, nga ang tumoy mohaum sa buta nga lungag, ug dayon isulod kini.Kini mahimong katumbas sa usa ka regular nga output shaft.

Parameter

Model No.	SM08PG
Diametro sa motor	8 mm
Boltahe sa pagmaneho	5V DC
Pagbatok sa coil	14Ω±10%/phase
Gidaghanon sa hugna	2 ka hugna (bipolar)
Anggulo sa lakang	18 degrees/20
Uri sa gearbox:	Planetary gearbox
Gear ratio	20:1

Pagdibuho sa Disenyo

Mahitungod sa planetary gearbox (MIM nga teknolohiya)

Kini nga planetary gearbox espesipikong nagdesinyo sa pagdrowing sa mga micro electronic nga produkto sama sa mobile phone, camera ug uban pang gagmay nga mga produkto.
Kini usa ka 2 nga lebel nga gearbox, ug ang mga gears ug uban pang mga sangkap sa sulod gihimo gikan sa Metal injection Molding technique (MIM nga teknolohiya).
Ang teknolohiya sa MIM naggamit sa pamaagi sa pag-injection aron makagama og mga metal nga bahin, sama sa paagi nga among gigama ang plastik nga adunay hulmahan sa pag-injection.Makahimo kini og taas nga katukma nga mga bahin sa metal nga adunay gamay nga gidak-on ug taas nga katukma, nga hinungdanon alang sa usa ka mini nga kadako nga gearbox.
Apan mahal ang kagamitan sa teknolohiya sa MIM, busa mas taas ang order nga gidaghanon niini.Kung dili ang gasto sa matag piraso sa produkto taas kaayo.Busa ang minimum nga gidaghanon sa order sa MIM mas taas, aron sa pagpaubos sa kasagaran nga gasto.

Mahitungod sa geared stepper motors

1.Ang power input nga bahin sa standard stepper motor anaa sa porma sa FPC, FFC, PCB cable, ug uban pa.
2.Alang sa output shaft, kita adunay duha ka lain-laing mga matang sa standard shafts: D shaft ug screw shaft.Kung gikinahanglan ang usa ka espesyal nga tipo sa axis, mahimo usab namon kini ipasibo, apan adunay dugang nga gasto sa pag-customize.
3.8 mm diametro permanenteng magnet stepper motor nga adunay 10 * 8 mm gear box.Ang gear box adunay taas nga katukma, taas nga kahusayan ug ubos nga kasaba, nga naghimo sa produkto nga adunay maayo nga kasaligan.

Aplikasyon

Geared stepper motors, kaylap nga gigamit sa Smart balay, personal nga pag-atiman, home appliance equipment, smart medical equipment, smart robot, smart logistics, smart cars, communication equipment, smart wearable devices, consumer electronics, camera equipment, ug uban pang industriya.

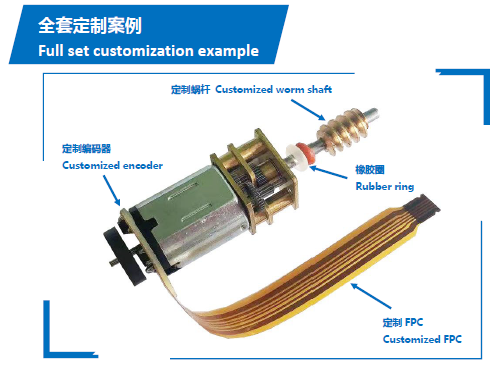

Serbisyo sa Pagpasadya

1. Coil resistance/rated voltage: Ang coil resistance kay adjustable, mas taas ang resistance, mas taas ang rated voltage sa motor.
2. Disenyo sa bracket / gitas-on sa slider: Kung gusto sa mga kustomer nga mas taas o mas mubo nga bracket, adunay espesyal nga disenyo, sama sa mga mounting hole, kini mapaigoigo.
3. Disenyo sa slider: ang kasamtangan nga slider mao ang tumbaga, kini mahimong pulihan sa plastik aron makadaginot sa gasto
4. PCB + cable + connector: Ang disenyo sa PCB, ang gitas-on sa cable, ang connector pitch kay adjustable, mahimong mapulihan sa FPC sumala sa panginahanglan sa customer.

Panahon sa Panguna ug Impormasyon sa Pagputos

Lead time alang sa mga sample:
Standard nga mga motor sa stock: sulod sa 3 ka adlaw
Ang mga standard nga motor wala sa stock: sulod sa 15 ka adlaw
Nahiangay nga mga produkto: Mga 25 ~ 30 ka adlaw (base sa pagkakomplikado sa pag-customize)
Panahon sa tingga alang sa pagtukod og bag-ong agup-op: kasagaran mga 45 ka adlaw
Lead time alang sa mass production: base sa order quantity
Pagputos:
Ang mga sample giputos sa foam nga espongha nga adunay usa ka kahon sa papel, gipadala pinaagi sa express
Ang paghimo sa masa, ang mga motor giputos sa mga corrugated nga karton nga adunay transparent nga pelikula sa gawas.(pagpadala pinaagi sa hangin)
Kung ipadala sa dagat, ang produkto maputos sa mga pallets

Pamaagi sa Pagpadala

Sa mga sample ug air shipping, among gigamit ang Fedex/TNT/UPS/DHL.(5~12 ka adlaw alang sa express service)
Alang sa pagpadala sa dagat, gigamit namon ang among ahente sa pagpadala, ug gipadala gikan sa pantalan sa Shanghai.(45~70 ka adlaw alang sa pagpadala sa dagat)

FAQ

Kanunay nga Gipangutana nga Pangutana

1.Stepper motor unsaon paggamit ang curve exponential control speed?
Ang exponential curve, sa software programming, una nga gikalkula ang mga kanunay nga oras nga gitipigan sa memorya sa kompyuter, trabaho nga nagtudlo sa pagpili.Kasagaran, ang acceleration ug deceleration nga oras aron makompleto ang stepper motor mao ang 300ms o labaw pa.Kung mogamit ka ug mubo ra nga pagpatulin ug oras sa pag-deceleration, alang sa kadaghanan sa mga stepper motor, lisud nga makab-ot ang high-speed rotation sa mga stepper motor.
2.Unsa ang kasagarang gipaangay nga mga gearbox alang sa mga stepper motor?
Ang mga stepper motor gitigum sa mga reducer sama sa mga planetary reducer, worm gear reducer, parallel gear reducer, ug filament gear reducer.
